一、产品概述

    插入式电磁流量计结构简单，结构精巧，安装方便，便于检修、维护，测量时不受被测管道材质的影响。适用于石化、电力、冶金、纺织、医药、食品、造纸等行业及环保、水利等部门。

    HT-LDE系列插入式电磁流量计有一体型和分体型二种组合型式，均有百分数流量或实际流量和累积总量的数字显示功能，输出级皆采取电隔离，可方便地与后位仪表配套，实现对流量的记录、控制和调节等功能，同时，流量计配备RS485通讯接口，可与计算机互联。安装连接可选择法兰连接和由任连接。每套产品均按订货要求的流量用水进行实流标定，通常无需作任何调整即可投入使用。
二、技术参数
1.仪表口径：DN300 –DN3000；
2.公称压力：1.0MPa；1.6MPa；4.0MPa(>4.0MPa协商供货)
3.介质温度：-20 –+120℃；
4.环境温度：－10℃～＋60℃
5.电极材料：316L（首选）、哈氏合金B或C﹑钛﹑钽、其他材料协商供货
6.精度等级：2.5级（首选）；2.0级；1.5级（只限智能型转换器）；1.0级（协商供货）；
7.可测介质电导率：≥5μs/cm
8.可测流速：标准量程0.4 –10ｍ／s
9.工作电压：220VAC±10%；24VDC±10%；
10.最大功耗：≤20VA
11.输出信号：0–10mA、4–20mA（24VDC、220VAC供电）；容积脉冲输出、频率输出
12.防爆标志：ExdIICT6
13.防护等级：IP65、IP67、IP68
14.表体材质：不锈钢304（其他材质协议供货）
15.标尺套管材料：不锈钢304（首选）

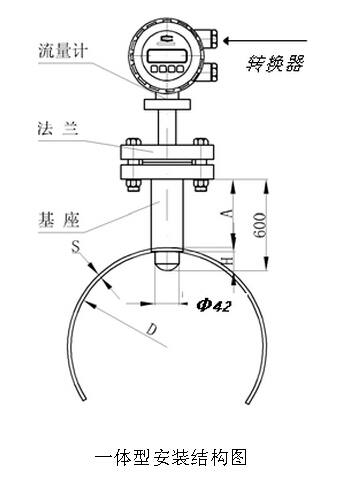

三、安装结构图

（上图为分体型插入式电磁流量计在进行接线注胶，因为现场防护等级要求IP68）

五、、注意事项

1.安装点选择要正确
2.上游要有过滤装置，防止污水中的杂物缠绕和堵塞了电极传感器，影响流量测量。
