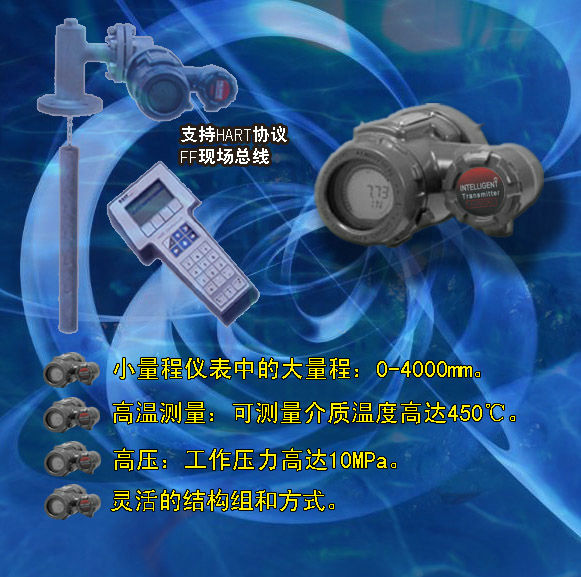

HT3010型浮筒式液位计是本公司采用费希尔组件和先进的加工工艺并结合我国石油、化工、冶金、医药、食品等行业的现场情况设计制造的。传感器及变送器采用美国进口部件，产品保持了费希尔系列产品的优异性能，增加了灵活多变的结构连接。本仪表可用来测量液位、界位及比重（密度），输出二线制4～20mADC标准信号。并提供HART通信协议输出，可获取来自过程和智能液位计的信息，也可对液位计进行组态、标定或测试。
主要技术参数：
1、精度等级：0.5％、1.0％；
2、输入信号：液位、界位或密度的变化；
3、输出信号：模拟量4－20mADC；数字量：HART1200波特移频键控（FSK）
4、负载能力：350Ω（48VDC供电时可为15Ω）；
5、测量范围：300、500、800、1200、1600、2500、3000mm（也可根据用户要求制作）；
6、介质比重：0.4－1.4（介质比重差＞0.2）；
7、工作压力：1.6、2.5、4.0、6.4、10.0、16.0MPa；
工作温度：DLC3000系列数字式液位控制 -40—+70， 浮筒液位传感器及外筒-110——+400 （对于用户的特殊要求，可协商解决。）
8、供电电源：24VDC；
9、功率：0.5W；
10、防护等级：IP66；隔爆型：ExdIICT6；本质安全型：ExiaIICT6。
11、连接法兰标准：可参照外形图及安装尺寸图用户如需配其它法兰如：GB、SH、HGJ、ANSI等标准请在订货中说明，如有特殊要求可协商解决；
材质选择: 用户在选择接液部分材质和内外筒材质时应参照表13和有关被测介质对接液部分的腐蚀轻重来选择。以保证仪表在现场的正常运行。
安全栅的选择：齐纳安全栅LB805、LB830S（也可采用欧陆公司的MTL3041型）

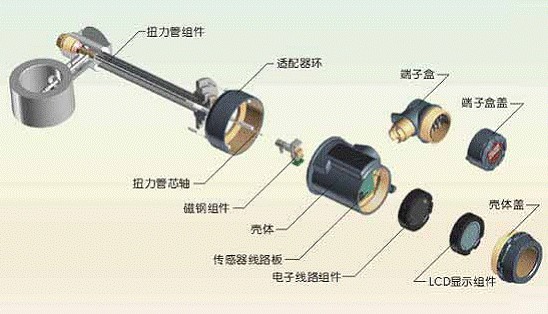

DLC3000 系列智能液位控制器组和图
|
材质
|
过程温度
|
|
最小
|
最大
|
|
铸铁
|
－29℃
|
232℃
|
|
钢
|
－29℃
|
427℃
|
|
不锈钢
|
－198℃
|
427℃
|
|
N05500（K蒙乃尔）
|
－198℃
|
371℃
|
|
石墨片/不锈钢垫片
|
－198℃
|
427℃
|
|
蒙乃尔/聚四氯乙烯
|
－73℃
|
204℃
|
外形图中有关接口法兰所表示的内容
|
法兰代号
|
公称通径DN（mm）
|
公称压力PN
MPa
|
法兰型式
|
执行标准
|
|
A
|
40
|
2.5
|
平面法兰
|
JB/T82.1-94
|
|
4.0、6.4
|
凸面法兰
|
JB/T82.2-94
|
|
B
|
6.4
|
凹面法兰
|
|
C
|
15
|
2.5
|
平面法兰
|
JB/T82.1-94
|
|
|
|
|
|
|

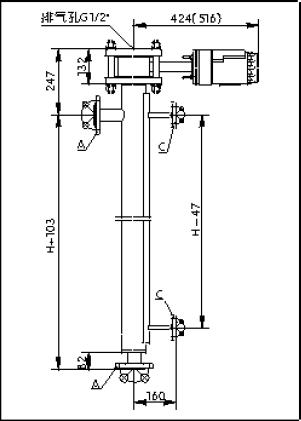

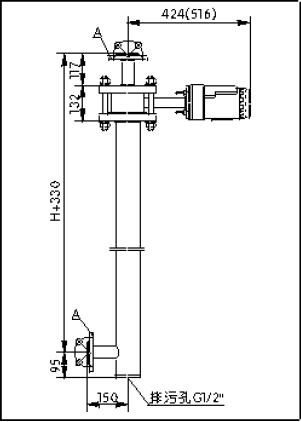

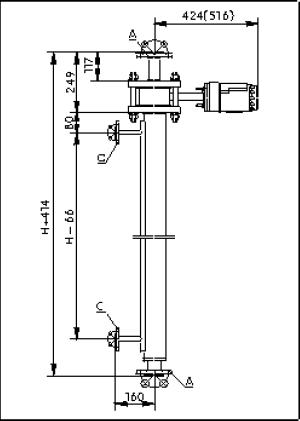

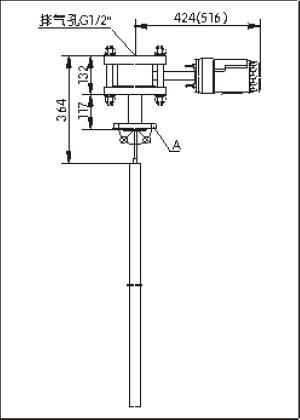

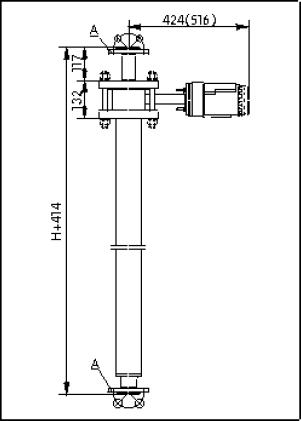

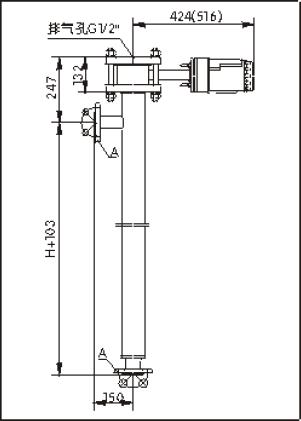

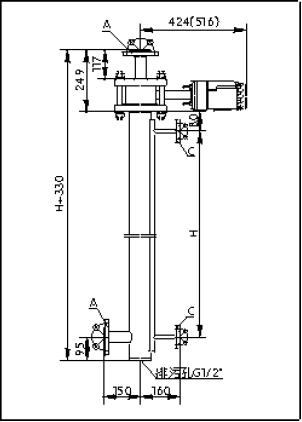

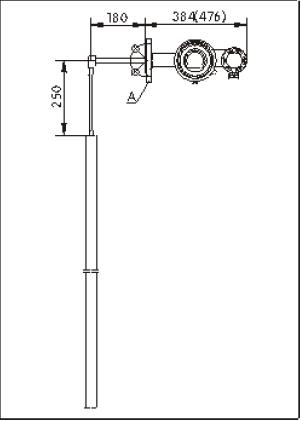

外形图及安装尺寸
顶置式 侧置式
顶底式 顶侧式伴热
顶侧式 顶底式伴热
侧底式 侧底式伴热
仪表现场接线方式:
