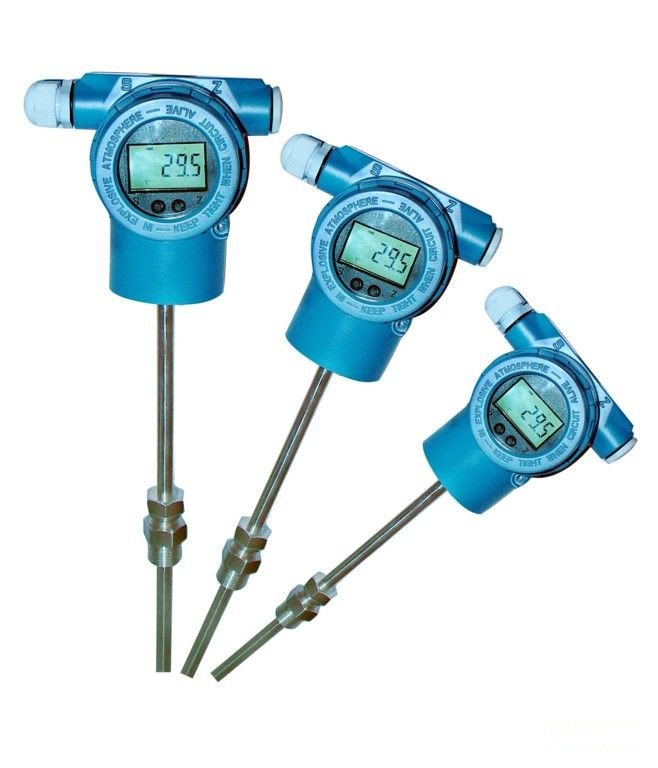

| 一体化温度变送器 |
| 来源：江苏昊天科技发展有限公司 发表时间：2018-9-25 21:32:07 点击：15 次
|
|
|
|
|
●概述
一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、纪录仪、 DCS 等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配热电偶,热电阻.
机械保护 IP65 。
采用热电偶温变，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： EXdIIBT4、EXdIIBT6 、EXdIICT6。
防护等级： IP54
●技术指标
|
类 别
|
ZY-SBW 模块式温变
|
ZY-SBW 一体化温变
|
|
准 确 度
|
0.2%F.S 0.5%F.S
|
|
输 入
|
热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
|
|
输 出
|
二线制 4-20mA DC
|
|
使用温度
|
-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）
|
|
温度影响
|
≤0.05%/ ℃
|
|
湿 度
|
5-95%RH
|
|
现场显示
|
无
|
3 1/2LED 3 1/2LCD 0-100% 等分刻度
|
|
显示精度
|
无
|
数字式： 0.5 级 指针式： 2.0 级
|
|
负载能力
|
< 600 Ω （额定负载 250 Ω ）
|
|
外形尺寸
|
44×18
|
70 ×100（中继器）
|
●选型方法
|
型号
|
类别
|
感温元件
材料
|
现场显示
|
安装固定
方式
|
接线盒
形式
|
保护管直径
|
隔爆标志
|
内芯结构
|
保护管特征
|
说 明
|
|
ZY-SBW
|
|
|
|
|
|
|
|
|
|
一体化温度变送器
|
|
|
R
|
|
|
|
|
|
|
|
|
热电偶
|
|
Z
|
|
|
|
|
|
|
|
|
热电阻
|
|
|
P
|
|
|
|
|
|
|
|
热电偶分度号：S
|
|
R
|
|
|
|
|
|
|
|
热电偶分度号：B
|
|
M
|
|
|
|
|
|
|
|
热电偶分度号：N
|
|
N
|
|
|
|
|
|
|
|
热电偶分度号：K
|
|
E
|
|
|
|
|
|
|
|
热电偶分度号：E
|
|
F
|
|
|
|
|
|
|
|
热电偶分度号：J
|
|
C
|
|
|
|
|
|
|
|
热电偶分度号：T
|
|
P
|
|
|
|
|
|
|
|
热电阻-Pt100
|
|
C
|
|
|
|
|
|
|
|
热电阻-Cu50
|
|
|
|
|
|
|
|
|
|
空白为不带现场显示
|
|
Y
|
|
|
|
|
|
|
数码管（液晶）显示
|
|
H
|
|
|
|
|
|
|
带HART协议（液晶）
|
|
|
1
|
|
|
|
|
|
无固定装置
|
|
2
|
|
|
|
|
|
固定螺纹
|
|
3
|
|
|
|
|
|
活动法兰
|
|
4
|
|
|
|
|
|
固定法兰
|
|
5
|
|
|
|
|
|
活络管接头式
|
|
6
|
|
|
|
|
|
固定螺纹锥形式
|
|
7
|
|
|
|
|
|
直形管接头式
|
|
8
|
|
|
|
|
|
固定螺纹管接头式
|
|
9
|
|
|
|
|
|
活动螺纹管接头式
|
|
|
2
|
|
|
|
|
防喷式
|
|
3
|
|
|
|
|
防水式
|
|
4
|
|
|
|
|
防爆式
|
|
|
0
|
|
|
|
Ф16
|
|
1
|
|
|
|
Ф12
|
|
2
|
|
|
|
Ф16高铝质管
|
|
3
|
|
|
|
Ф20高铝质管
|
|
|
B
|
|
|
隔爆
|
|
|
无
|
|
普通元件
|
|
K
|
|
铠装元件
|
|
|
F
|
防腐型材质:316
|
|
F4
|
防腐型:不锈钢衬四氟
|
|
N
|
耐磨型
|
|
ZY-SBW
|
R
|
N
|
YH
|
2
|
4
|
0
|
B
|
K
|
F
|
典型型号选型
|
|
|
|
|
 |
